Sick FX3-CPU000000 Module Principal V1.0 :

Caractéristiques:

Module
Module principal
Type de configuration
Par logiciel (Flexi Soft Designer)
Safe EFI-pro System: Safety Designer
Remarque
Commander séparément le connecteur système !
Contenu de la livraison
Module principal sans connecteur système
Consigne de sécurité
Notice d’instruction à télécharger

Grandeurs caractéristiques relatives à la sécurité:

Niveau d'intégrité de la sécurité
SIL3 (CEI 61508)
SILCL3 (EN 62061)
Catégorie
Catégorie 4 (EN ISO 13849)
Niveau de performance
PL e (EN ISO 13849)
PFHD (probabilité moyenne d'une défaillance dangereuse par heure)
1,07 x 10-9 (EN ISO 13849)
TM (durée d'utilisation)
20 années (EN ISO 13849)

Interfaces:

Raccordement du système
Connecteur système 1
Nombre d'interfaces EFI
0
Mode de raccordement
Bornes à ressort
Interface de configuration et de diagnostic
RS-232 (connecteur femelle M8, 4 pôles)


Caractéristiques électriques:

Classe de protection
III (EN 61140)
Type d'alimentation électrique
PELV ou SELV 1)
Tension d'alimentation UV
24 V DC (16,8 V DC ... 30 V DC)
Puissance absorbée interne
≤ 2,5 W
Catégorie de surtension
II (EN 61131-2)
Retard à la mise sous tension
≤ 18 s

**Le courant de l'alimentation du module principal doit être limité en externe à 4 A max. Soit par le bloc d'alimentation lui-même ou soit par un fusible.

Caractéristiques mécaniques:

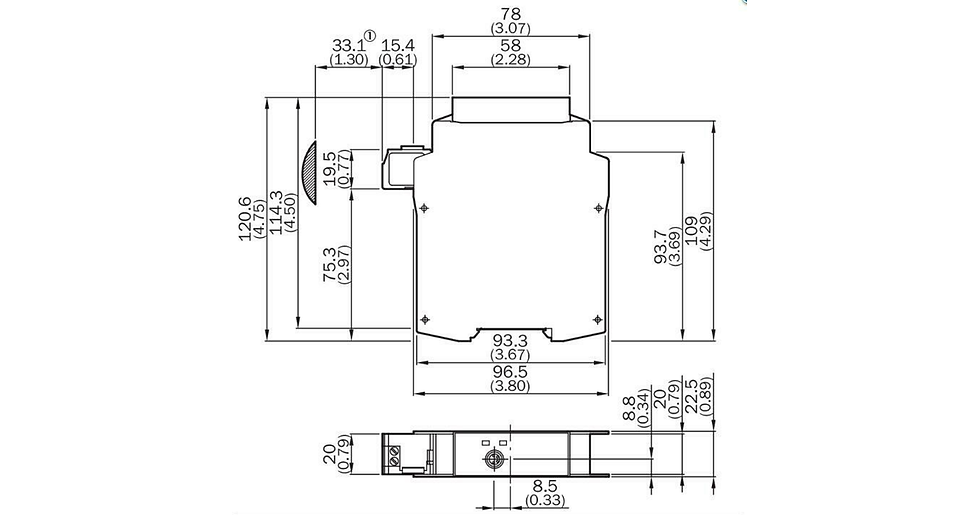

Dimensions (l x H x P)
22,5 mm x 96,5 mm x 120,6 mm
Poids
111 g (± 5 %)

Caractéristiques ambiantes:

Indice de protection
IP20 (EN 60529)
Température de service
–25 °C ... +55 °C
Température de stockage
–25 °C ... +70 °C
Humidité de l'air
10 % ... 95 %, sans condensation

Classifications:

ECl@ss 5.0
27243001
ECl@ss 5.1.4
27243101
ECl@ss 6.0
27243101
ECl@ss 6.2
27243101
ECl@ss 7.0
27243101
ECl@ss 8.0
27243101
ECl@ss 8.1
27243101
ECl@ss 9.0
27243101
ECl@ss 10.0
27243101
ECl@ss 11.0
27243101
ETIM 5.0
EC001449
ETIM 6.0
EC001449
ETIM 7.0
EC001449
ETIM 8.0
EC001449
UNSPSC 16.0901
32151705
